Autor

Autor: Peter Gerstberger
Datum: 08.01.2021

Überblick

Bei der Reparatur von älteren WERSI Instrumenten ist besonders darauf zu achten das beim Löten von Elektronischen Bauteilen der richtige Lötzinn verwendet wird. Da ältere Instrumente nur mit verbleiten Lötzinn hergestellt wurden, sollte man tunlichst vermeiden Bleifreien Lötzinn zu verwenden. Es ist nach wie vor zulässig vorhandene Schaltungen mit verbleiten Lötzinn instand zu setzten...

ROHs Verordnung

Nach der heutigen ROHs Verordnung ist es zwingend erforderlich bei neuen Geräten bleifreies Lot zu verwenden. Lötet man an älteren Instrumenten mit bleifreiem Lot führt das zu einem nicht definierbaren Mischverhältnis und meistens zu kalten Lötstellen weil sich diese beiden Lotarten nicht vertragen...

Historie

Bei kommerziell angebotenen Geräten ist bleihaltiges Lötzinn seit Jahren verboten, mit Ausnahmen wie z.B. Raumfahrt und bei medizinischen Geräten. Für den Hobbyelektroniker oder zur Reparatur historischer Geräte ist es noch zulässig und trägt auch zur Nachhaltigkeit bei, die ja Politisch gewünscht ist. Das dies Widersprüchlich ist, wird in Fachkreisen ähnlich gesehen, da auch Geräte dessen hohe Zuverlässigkeit Bedingung ist, ein Bleihaltiges Löten in Kauf genommen wird...

Richtiges Lot verwenden

Folgende Lote sind für ältere WERSI Instrument geeignet:
Sn 60 Pb 40
Sn 60 Pb 38 Cu 2

Abbildungen

Abb. 1-1	Abb. 1-2

Abb. 1-3	Abb. 1-4

Anklicken zum vergrößern

Verhalten der Lote

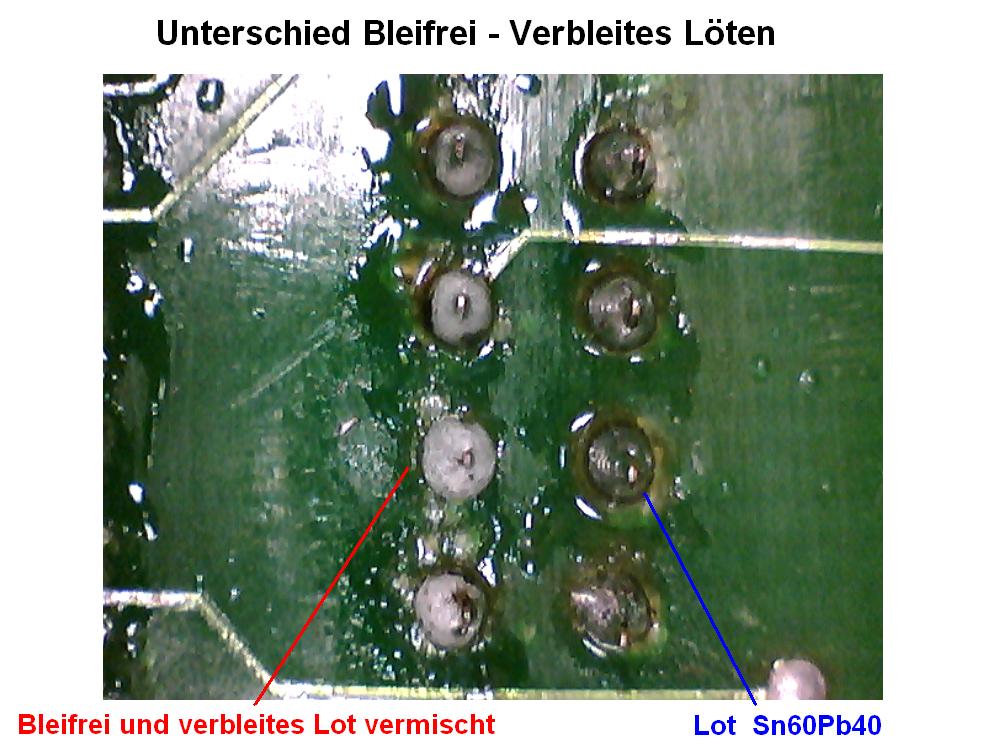

Die Abbildung 1-1 zeigt eine Platine wo Bleihaltiges und Bleifreies Lot miteinader vermischt wurde. Man sieht deutlich die raue Oberfläche, was zu kalten Lötstellen geführt hat. Ist so etwas passiert muss das vermischte Lot komplett entfernt und die Lötaugen gereinigt werden. Es dürfen keine Reste zurückbleiben wenn die Platine betriebssicher laufen soll...

Lötzinn Kennzeichnung

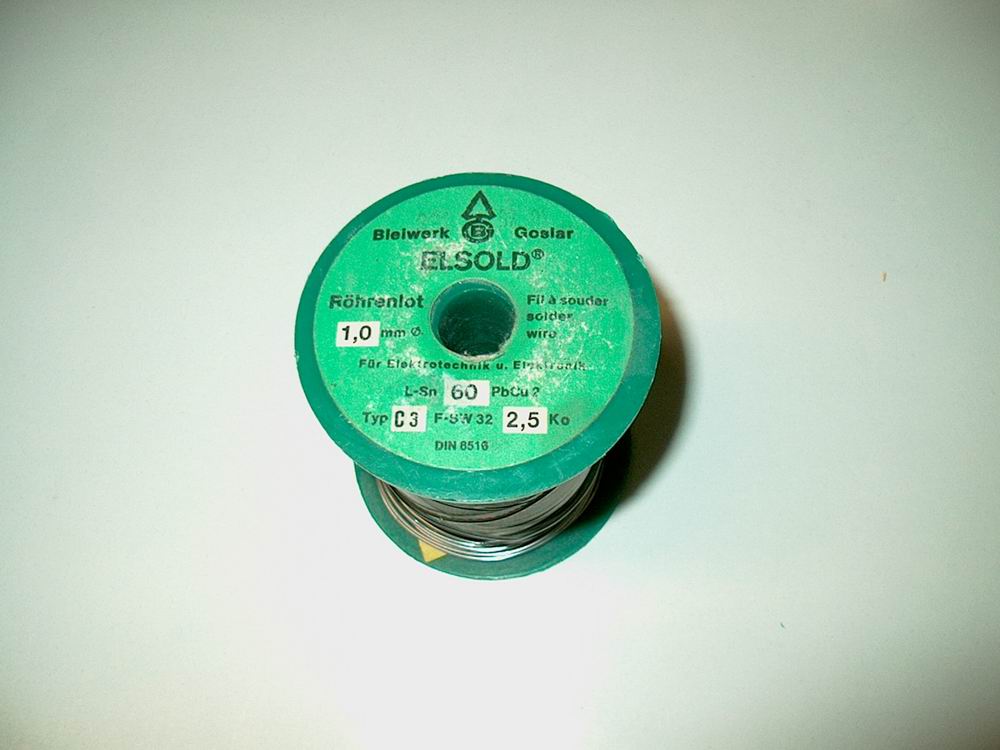

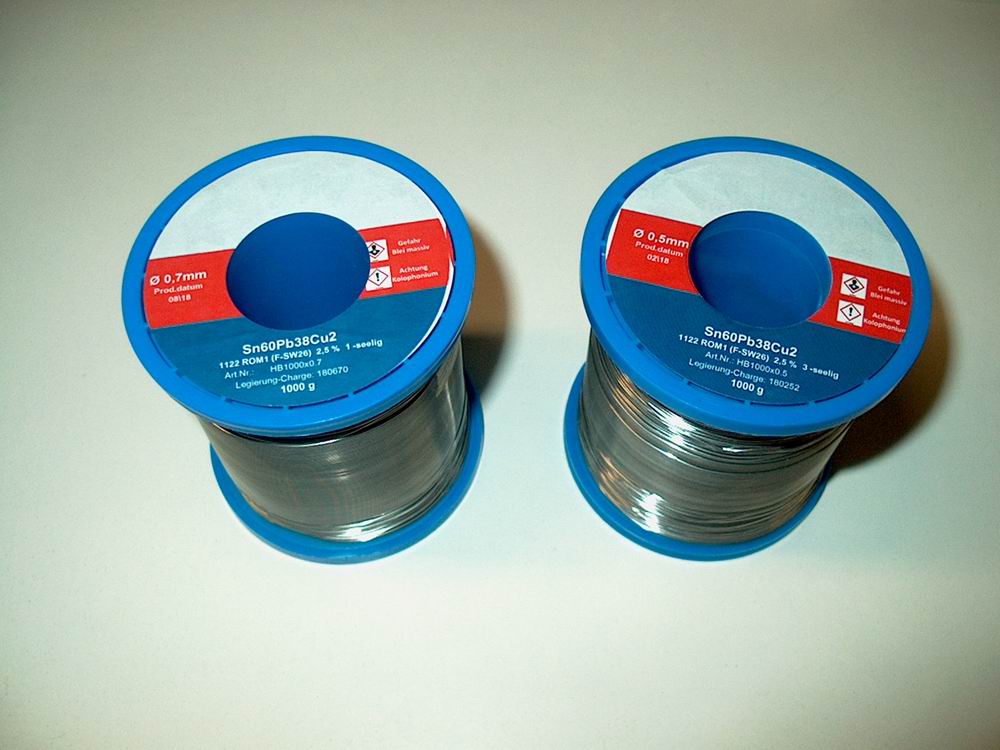

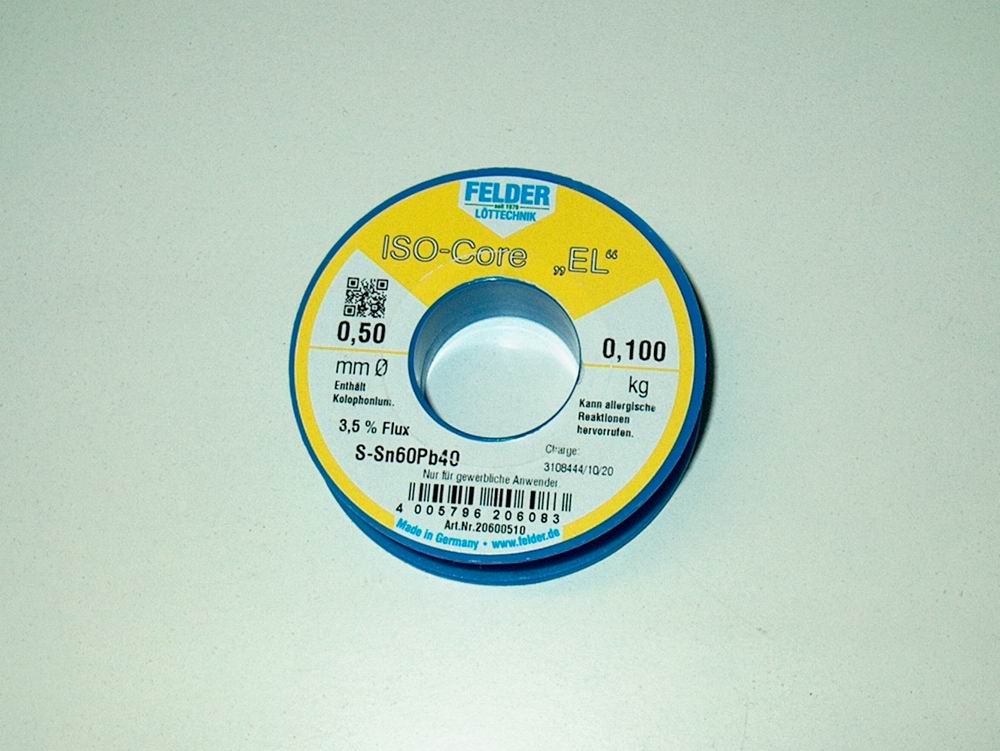

Die Abbildung 1-4 zeigen als Beispiel einige heute noch erhältlichen Rolle Verbleites Lot. Wir empfehlen Lotdurchmesser von 0,5-1mm damit man die bedrahteten Bauteile gut verarbeiten kann...

Haftungsausschluss

Alle Anleitungen dieser Webseite wurden nach bestem Wissen und Gewissen von mir als ehemaligem Wersi-Techniker nach dem derzeitigen Stand der Technik erstellt. Gleichwohl übernehme ich keine Gewähr für Aktualität, Fehlerfreiheit, Vollständigkeit oder Qualität der bereitgestellten Informationen und schließe jede Haftung bezüglich aller materiellen und immateriellen Schäden, die durch die Umsetzung der dargestellten Informationen entstehen, aus. Bitte beachten Sie diesbezüglich meinen >Link Haftungsausschluss<

Quelle = Heise Online
https://www.heise.de/make....
