Nach dem Einbau des Golden-Gate ist es bei einigen Instrumenten zu Störungen des internen Halls DH100 gekommen. Verursacht wurde dies durch eine zu geringere Versorgungsspannung der Wandler, insbesondere betroffen waren die DH100 mit der Kennzeichnung Rev. A. Die Störung hört sich an wie ein Knistern und Bröseln sobald man die Hall Lautstärkenregler herauszieht. Da dies nicht bei allen Orgeln der Fall ist, empfehle ich die Änderungen erst dann zu machen wenn das Problem wirklich auftritt.

Problemlösungen

Hierbei gibt es zwei Möglichkeiten das Problem zu beseitigen. Generell kann das Problem durch ein Update der Hallplatine DH100 auf Rev. H beseitigt werden, oder durch eine technische Änderung die von Wersi seinerseits herausgegeben wurde. Dazu wurden von der PEM5 Platine zwei Leitungen verlegt und auf der DH100 Platinen zwei Widerstände aufrecht gestellt um die Spannungsversorgung dort einzuleiten.

Bilder DH100 Rev. A

Abb. 1-1	Abb. 1-2

Anklicken zum vergrößern

Änderungen - Ausführung

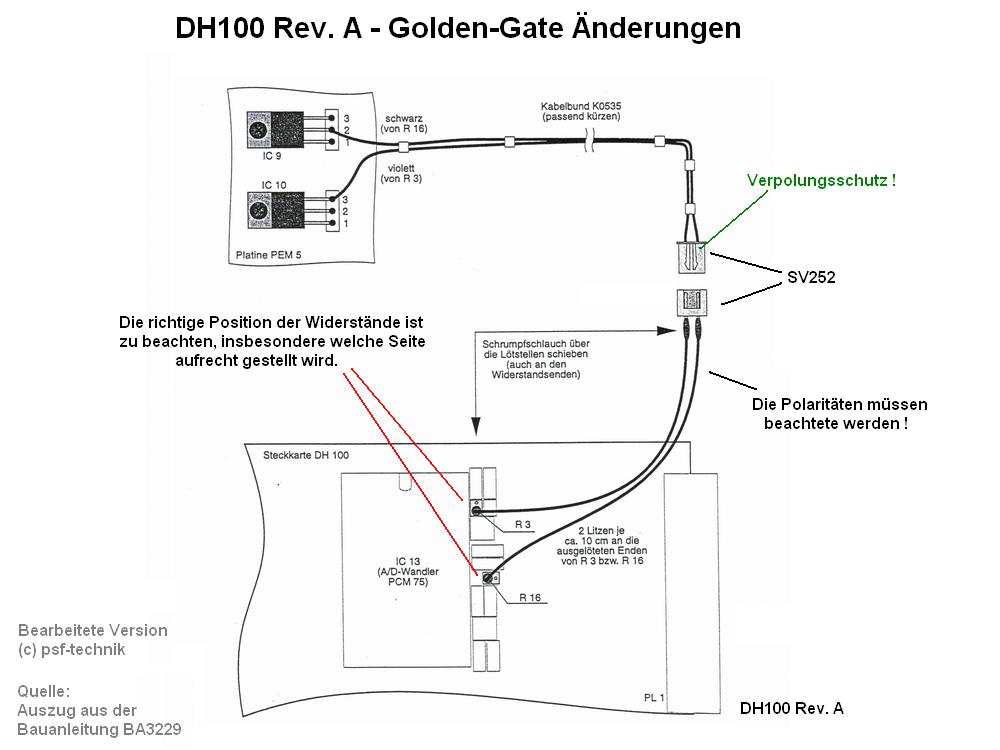

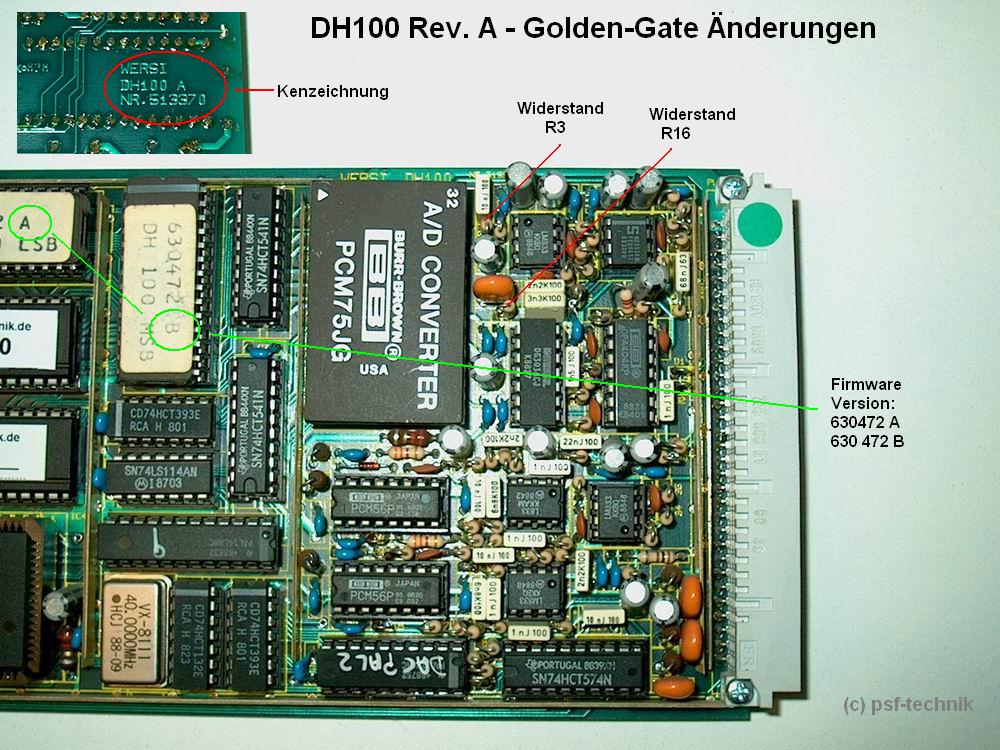

Die Abbildung 1-1 und 1-2 zeigen die Änderungen, dies ist ein Auszug aus der WERSI Bauanleitung BA3229 Golden-Gate die wir überarbeitet haben, damit es verständlicher ist. Auf der Platine DH100 werde die Widerstände R3 und R16 einseitig ausgelötet, so dass auf der jeweiligen offenen Seite die Kabel angelötet werden können. Die Spannungsversorgung wird von den beiden Reglerbausteinen IC9 und IC10 von der PEM5 abgenommen. Ich empfehle eine Steckverbindung dazwischen zu machen, damit der DH100 für den Servicefall heraus genommen werden kann. Hierzu eignet sich der Steckverbinder SV252 sehr gut, da er ein Verpolungsschutz hat und die eine Seite bereits verkabelt ist.

Verwendete Artikel

Artikelcode	Artikelbezeichnung	Artikel im Shop
SV252	Steckverbinder 2pol. RM2,54mm mit Kabel ca 25cm Verpolungsschutz PE
