Golden-Gate Umrüstung



Autor

Autor: Peter Gerstberger
Online seit: 26.03.2021
Update: 17.01.2023


Editorial

Die Umrüstung einer Standard oder Live-Style CD-Line Orgel auf ein Golden-Gate Instrument ist mit einigen Änderungen auf den bestehenden Platinen und Baugruppen verbunden. Diese müssen ordnungsgemäß ausgeführt werden, damit die Golden-Gate Platinen keinen Schaden nehmen. Hierbei ist insbesondere darauf zu achten das die Hilfs- und Versorgungs Spannungen stimmen.


Checkliste der zu änderten Platinen und Baugruppen

- CO1 > Kondensator 100nF am IC5
- MST8 > korrekte Position der Jumper Ju1-Ju2
- AF40 > IC16 und IC17 werden durch Widerstände ersetzt
- CB45 > IC5 und IC6 werden durch Widerstände ersetzt
- PS21 > R7 prüfen, muss 1K Ohm betragen, ggf. wechseln
- PS21 > R42 zusätzlicher Widerstand Huckepack bestücken
- PS21 > C20 gegen einen höheren Wert ersetzten


Änderungen auf MST8 und CO1

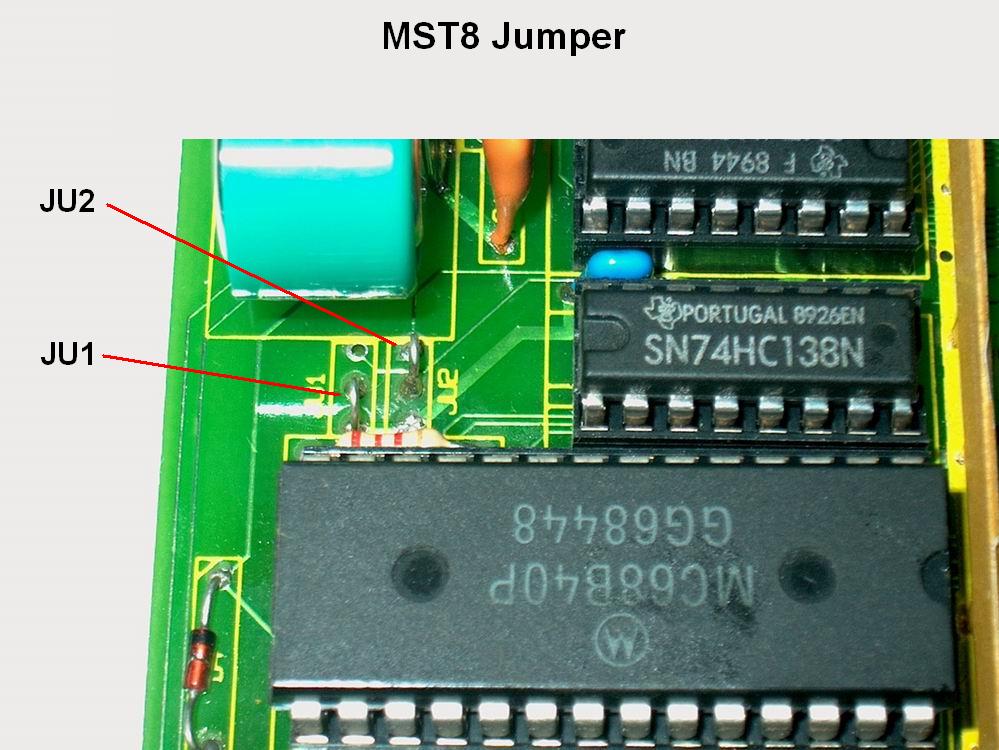

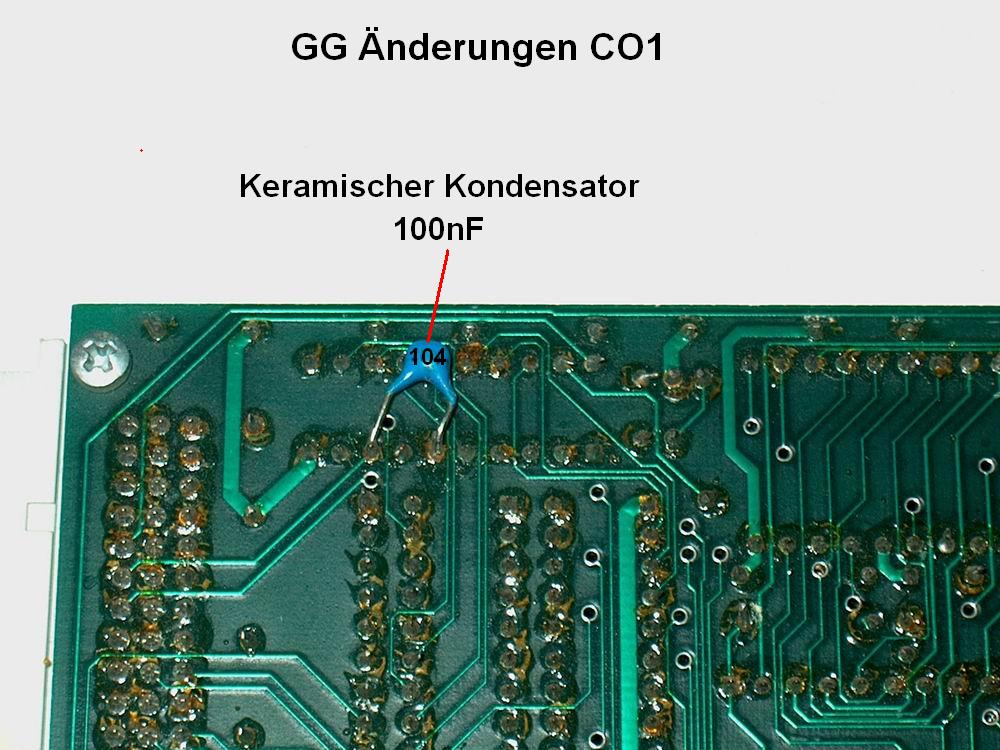

Die Abb. 1-1 zeigt die Position der Jumper auf der MST8 Platine. Ist ein Live-Style in der Orgel verbaut gewesen, sind die Brücken bereits richtig, da das Live-Style die gleichen Eprom Typen verwendet hat. Die Position der Brücken ist wichtig, sonst werden die Golden-Gate Eproms nicht erkannt. Die Abb. 1-2 zeigt den CO1 mit der Änderung unter dem IC5 mit einem Keramischen Kondensator 100nF. Er sorgt für eine gleichmäßigere Regelung für alle Zugriegel, sowie Tempo und Lautstärke des Schlagzeug.


Bilder MST8 und CO1

Abb. 1-1   Abb. 2-1
Anklicken zum vergrößern


Änderungen auf AF40 und CB45

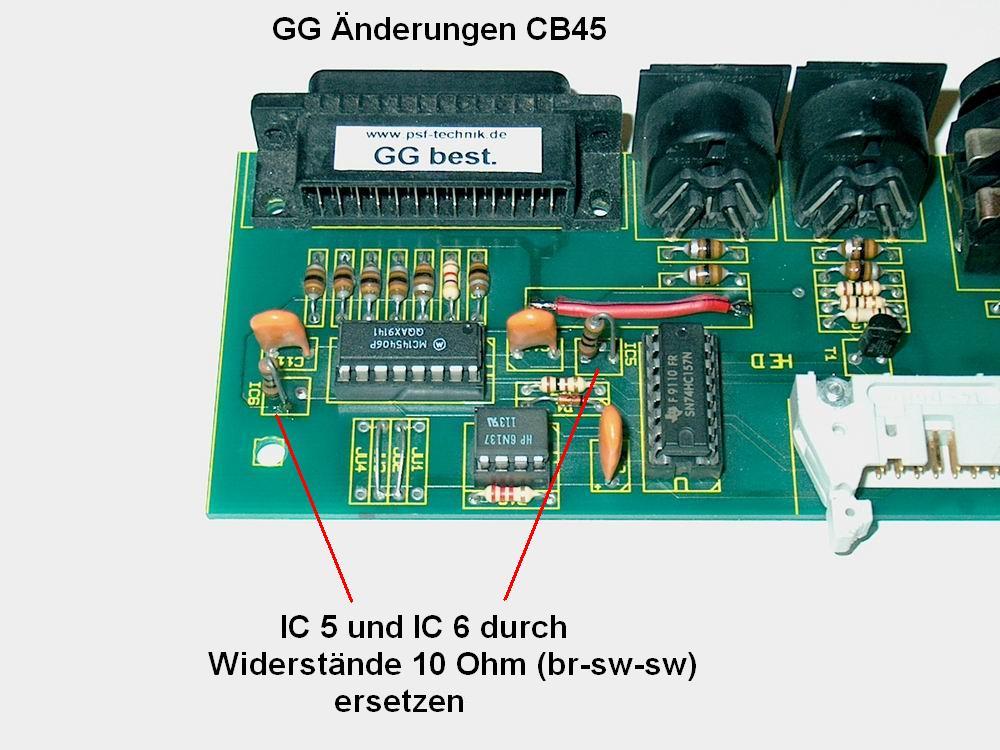

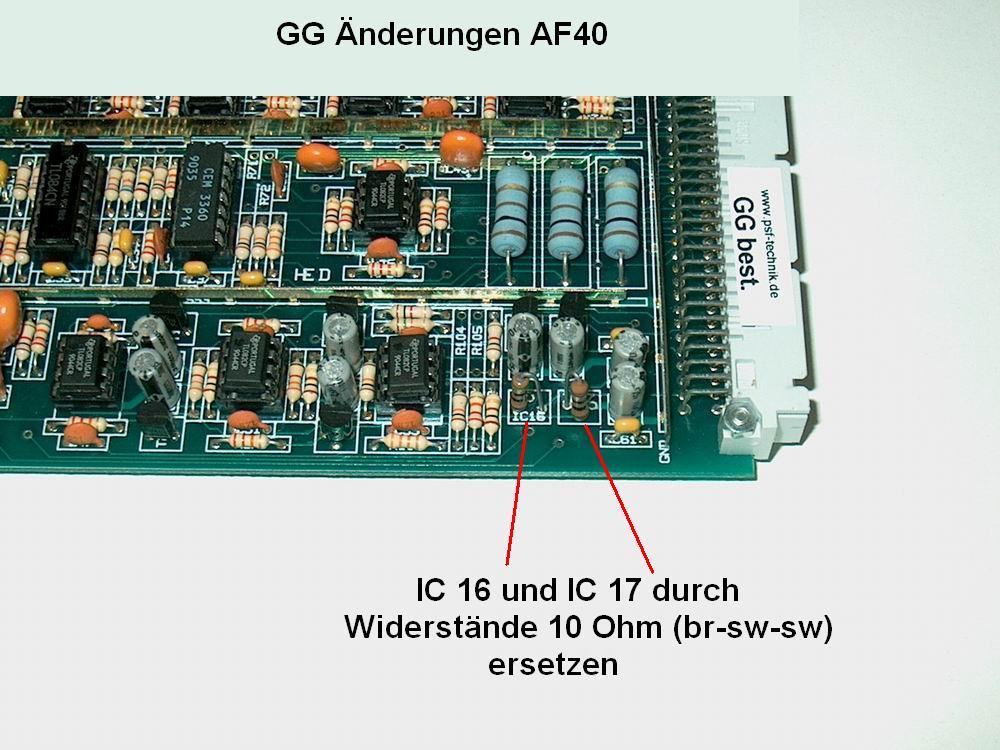

Die Abb. 2-1 und Abb. 2-2 zeigen die Änderungen auf der AF40 und der CB45 Platine, hier werden die beiden Spannungsregler gegen 10 Ohm (br-sw-sw) Widerstände ersetzt. Da ist es wichtig  auf die richtige Position zu achten. Diese Änderung wurde gemacht, weil auf den Golden-Gate Platinen die Regelung erneut verbaut ist, was die gesamte Audio Funktion des Golden-Gate betrifft.


Bilder AF40 und CB45

Abb. 2-1   Abb. 2-2
Anklicken zum vergrößern


Änderungen auf PS21

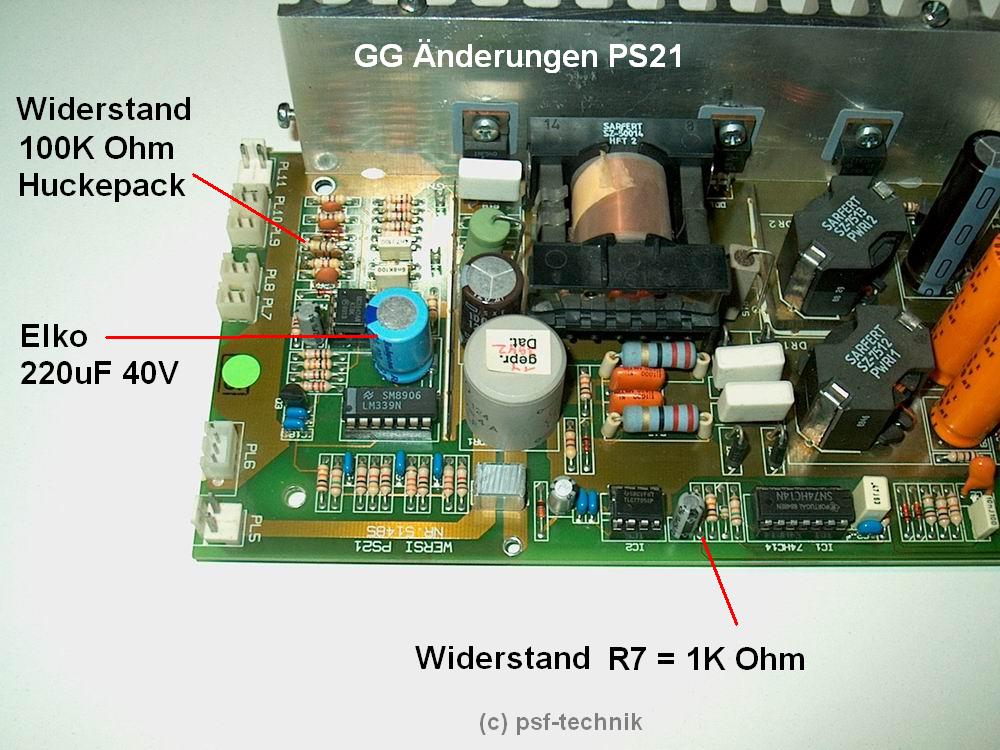

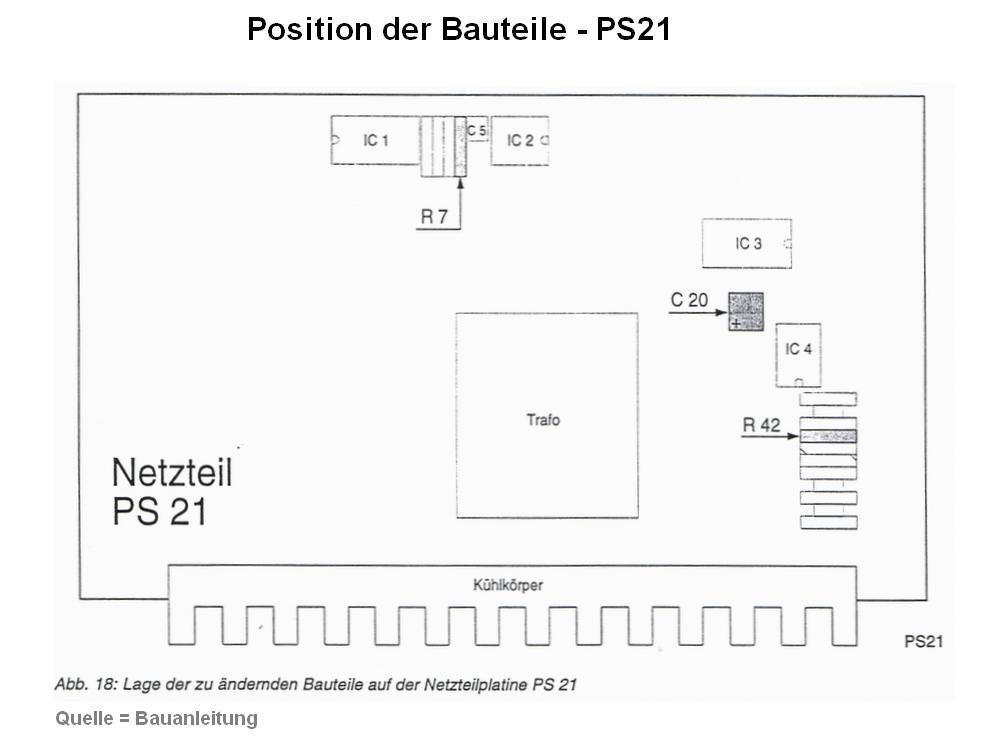

Die Abb. 3-1 bis 3-2 zeigt eine Übersicht der Bauteile die zu prüfen und zu wechseln sind. Der Widerstand R7 muss 1K Ohm betragen (br-sw-rt). Sollte das nicht der Fall sein muss der Widerstand ausgewechselt werden. Des weiteren muss der Widerstand R42 verkleinert werden. Dies geschieht mit Hilfe eines Huckepack Widerstands 100K Ohm (br-sw-ge). Dieser wird benötigt damit sich die 5V Versorgungsspannung um 100mV erhöht, damit das Golden-Gate zuverlässig startet. Zu guter letzt wird der Elko C20 von 100uF auf  220uF 40V erhöht. Beim Einbau ist die Polung zu beachten.


Bilder PS21

Abb. 3-1   Abb. 3-2
Anklicken zum vergrößern
